北京射擊館

    北京射擊館位于北京西五環路邊，總用地面積約6.45公頃，建筑面積4.7萬多平方米（含臨時看臺），包括資格賽館、決賽館、永久槍彈庫及室外配套設施，是北京奧運會新建的主要比賽場館之一。

展館名稱：    北京射擊館

展館位置：    北京市石景山區福田寺甲3號

展館主題：    射擊運動

造型亮點：    弓箭

建筑面積：    45645㎡

開工時間：    2004年7月13日

竣工時間：    2007年7月28日

固定座位數：2300個

臨時座位數：6700個

基本信息

　　場館名稱：北京射擊館

　　場地類型：新建比賽場館

　　奧運會期間的用途：奧運會射擊10米、25米和50米共11個項目的全部資格賽和決賽。

　　殘奧會期間的用途：2008年殘奧會射擊項目的全部比賽

場館介紹

　　北京射擊館工程于2004年7月13日正式開工建設。其建筑群包括資格賽館、決賽館、永久槍彈庫、武警用房、及制冷換熱機房、變配電機房等配套設施。資格賽館由10米、25米、50米靶館組成，決賽館是10米、25米和50米套用封閉賽館。該館承擔2008年北京奧運會、殘奧會射擊步槍、手槍共10個項目的比賽，總建筑面積45645平方米。

　　奧運會期間，北京射擊館設觀眾席約8600個，其中資格賽館設6100座席，決賽館設2500座席。其中固定座席約2170個自然席，臨時座席6430個自然席。

建筑構思

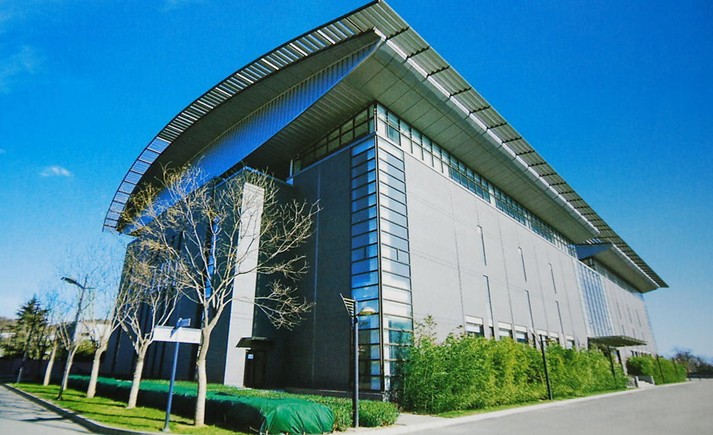

　　北京射擊館建筑形體構思取意射擊運動起源于林中狩獵的淵源，在建筑形式上能夠呼應出森林原始狩獵工具—弓箭的建筑意向。資格賽館與決賽館之間的聯系部分是整個射擊中心園區的入口，建筑設計采用將屋面與入口臺階連成整體的處理手法，由此形成的折線弧形開口形狀緊扣“弓”的整個建筑意向。在資格賽館水平延伸的形體側面，以及每個入口處都呼應這一主題。

設計理念

　　射擊館設計特點突出了自然，將自然環境引入室內，與射擊項目的起源相呼應。

　　射擊運動自列入奧運會和國際比賽項目伊始，就以其運動的特殊性、競賽規則的特殊性和場地的特殊性等，彰顯出該項目回歸自然的獨特的風采。源于森林狩獵的運動特征，使其較其他競賽項目更貼近自然。版權所有山東聊城聊之旅國際旅行社有限公司，轉載必究！運動員在草地、藍天和陽光下，追求精準，以靜制動，比拼耐力和心理素質的較量，更使這項運動展現出人與自然的相融和諧。

　　盡管各國射擊館的造型各異，但通常都注重場館與自然的結合，注重與環境和諧。缺少運用建筑的手法追求空間與自然的對話，而這正是射擊項目在外部形態設計中所追求的。北京射擊館建筑形體構思取意射擊運動起源于林中狩獵的淵源，在建筑形式上能夠呼應出森林原始狩獵工具—弓箭的建筑意向。為了表達這一建筑意向，資格賽館與決賽館之間的聯系部分建筑設計采用將屋面與入口臺階連成整體的處理手法，由此形成的折線弧形開口形狀，不僅如此，在資格賽館水平延伸的形體側面，以及每個入口處都在重復強調呼應弧形開口的主題，與“弓”的建筑意向形成統一。

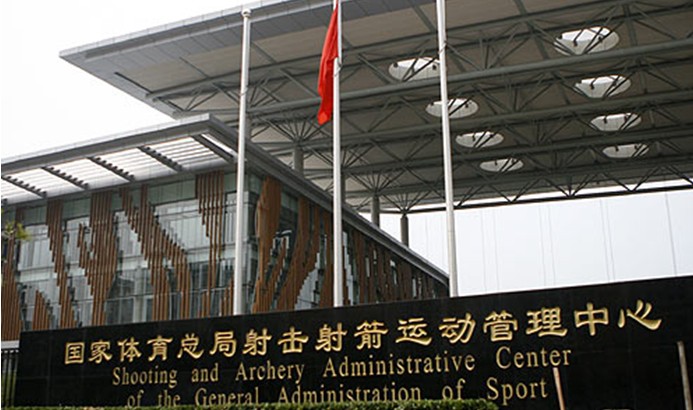

　　此外，在面向南側廣場的建筑幕墻外側，設計采用了木紋鋁合金的豎向遮陽百葉。這樣百葉模擬自然的肌理變化，形成抽象的森林意向，與林中射擊主題相呼應。

交通路線

　　公交路線：乘坐地鐵1號線，到蘋果園下車，換乘664路在北京射擊場下車；乘坐2號線在阜成門下車，換乘489路在北京射擊場下車。

　　駕車路線：驅車到五環，行駛到香山南路，再走300米到達目的地。

賽后功能

　　射擊館在設計之初，就已經為賽后利用留下了足夠的空間。北京射擊館工作人員介紹，北京奧運會后，這里將成為射擊國家隊訓練的場所，老百姓也將有機會使用這座環境優美的建筑。

　　在北京射擊館部分臨時設施改造后，還將有可能對外開放成為健身、購物、休閑、娛樂的場所，成為國防教育、推廣公眾射擊體育運動的基地，成為宣傳奧林匹克精神的射擊運動博物館。

主要功能區

　　2007年7月28日，2008年北京奧運會射擊館正式竣工。北京射擊館2002年開始籌建。北京奧運會和殘奧會期間，這里將舉行射擊步槍、手槍共10個項目的比賽，產生15塊金牌，同時也是最有可能產生北京奧運會首金的場館。

　　于2002年開始籌建的北京射擊館在整個建設過程中，遵照節儉廉潔辦奧運的原則，全面落實綠色、科技、人文奧運三大理念，科學決策，確保安全、質量、工期、功能、成本“五統一”目標的實現。

　　北京射擊館主要分3大功能區：決賽館、資格賽館以及槍彈庫和武警用房。其中決賽館共設有2500個坐席，資格賽館設有6500個坐席。這包括50米靶，10米靶和決賽館的一塊場地。

　　據介紹，射擊館建筑形體構思取意于“林中狩獵”，在建筑形式上呼應出了森林原始狩獵工具———弓箭的建筑意象。版權所有山東聊城聊之旅國際旅行社有限公司，轉載必究！資格賽館整個比賽區分兩層設置，一層為25米、50米兩個半露天靶場，二層為10米靶、10米移動靶兩個室內靶場。資格賽館共有觀眾坐席6491座。其中固定坐席1024座，臨時坐席5467座。據悉，射擊場館采用雙層式設計，尚無先例。另外，決賽館共有觀眾坐席2493座，其中固定坐席1179座，臨時坐席1314座。

　　資格賽館與決賽館中，固定坐席和臨時坐席都被設計為完整的區域，當大型賽事結束后，輕型鋼結構的臨時坐席可以被整體拆除，從而獲得完整的大空間，可進行多種可能的靈活的功能改造。部分臨時設施改造后，還能對外開放成為健身、休閑、娛樂場所。

噪聲清除

　　賽場射擊槍聲不斷卻一點都不感覺喧鬧。經測試，北京奧運會射擊決賽館比賽時的噪音只有38分貝，低于國家規定的居民住宅夜間背景噪聲40分貝的標準。也就是說，這個最有可能產生奧運首金的場館，比賽時將比夜間一些居民臥室還要安靜。

　　據奧運射擊場館群運行團隊臨時設施經理王煦11日介紹，為保持一個相對安靜的決賽環境，奧運會射擊決賽館進行了全方位的科學消噪工程，使用了大量隔聲、吸聲、消聲材料，館內的木絲壁板既能吸音、保溫、又能防止跳彈。

　　射擊館的安全性也一直備受關注。為防止子彈脫靶后打在建筑物上引起反彈或洞穿，給運動員或其他人員造成意外傷害，子彈著落點區域都安裝了由兩塊25厘米厚的木板中間夾6毫米厚鋼板構成的擋彈板。木質材料可以防止跳彈，而中間夾的鋼板十分堅硬，可以防止被打穿。

場館特色

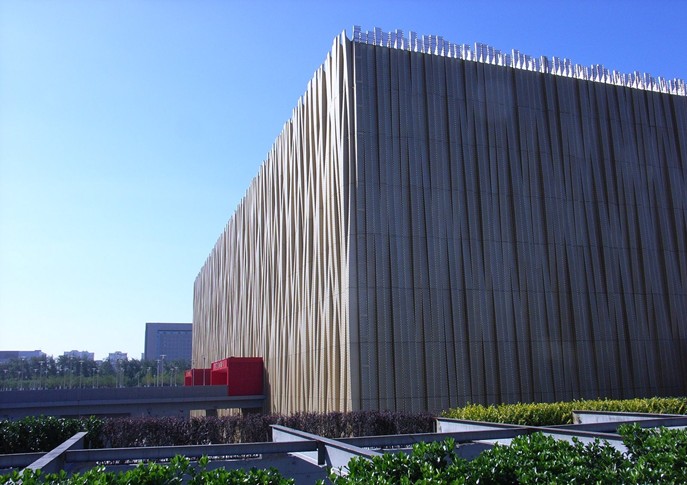

    場館像長滿樹木的森林站在射擊館外，會發現整個場館的外壁布滿了棕色的木條紋，場館像長滿了高大樹木的森林，與背后的群山交融。這一道道爬滿整個場館南面外墻的條紋，既有象征意義又有巨大的用途。場館總設計師、清華大學建筑設計院院長莊惟敏介紹說，射擊運動起源于林中狩獵，而這個森林的意象就是通過這道道的木色條紋體現出來。

　　走近場館會發現，視覺上錯綜的條紋，其實都是垂直于場館外立面整齊地排列起來的，它們專門用于場館遮陽。莊惟敏說，木條其實是木紋鋁合金材質，垂直于屋面正好能夠巧妙地遮擋來自東、南、西三個方向直射過來的強光，而將適合的光線導入場館內。

館內能聞到青草的味道

　　走進資格賽館大廳，一層是運動員休息區，二層是觀眾休息廳，兩層中間設計了滲透式的內部中庭。這種設計使整個場館變得通透，也使得觀眾和運動員“雖被刻意地分開”，“卻能最大程度地接近”。

　　沿著中庭向里走，看到的是自然接近土壤色的地磚，交錯著的木地板作出了林木的效果。深吸口氣，能聞到青草的味道，原來是中庭兩側布置的綠植角落將植物的氣息釋放到場館中。剛才在場館外看到了森林，進入場館確有進入林中的感覺，讓人不禁聯想到了“狩獵”。

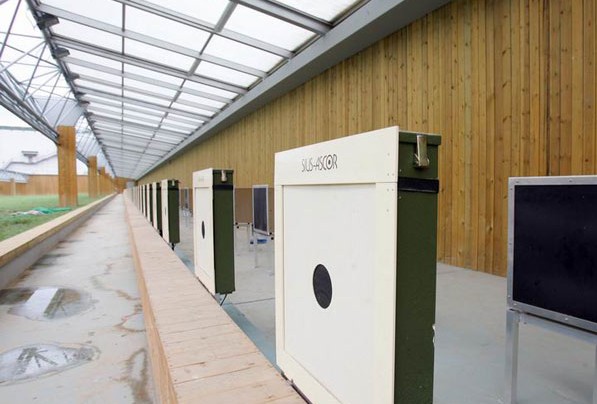

人在室內，靶在室外推開資格賽比賽館大門，“狩獵”的氣氛一下子濃烈起來。一個個小窗戶一字排開，這就是運動員“狩獵”的地方。走近看，每個小窗戶上都有可拉動的玻璃，拉開玻璃，可以看到陽光草地中的一個個與之相對應的標靶———受彈靶位被安放在室外的部分，運動員則在室內的部分完成射擊動作。

　　拉開小窗玻璃的一瞬間，外界的熱空氣灌進來。據射擊館建筑專業總負責人祁斌說，國際慣例對資格賽的要求是有一部分在室外，在設計之初考慮到賽時外界與室內溫度差異以及能耗問題，所以在每一個射擊窗口安裝了拉板。這樣既可以滿足比賽的要求，又保證了室內人員的舒適度，降低了空調能耗。

自然采光直達靶心

　　在二層的觀眾坐席處，你會發現，遠處每一個靶子的中心點位置上都有一道光。但這道光不是館內聚光燈打上去的，而是自然光。版權所有山東聊城聊之旅國際旅行社有限公司，轉載必究！連接室外空間處除了通風頂窗外，還齊刷刷地安裝了一層金屬板。金屬板將外界的自然光整齊地反射到靶子上，加上精確計算過的反射角度，光線一刀切地反射在距地面1.4米的靶面上。

能呼吸的場館外壁

　　從觀眾席出口出來，就回到了中庭觀眾休息區。正午時分，外界強烈的陽光被遮陽百葉窗擋住，休息區內的溫度涼爽適宜。其實室內空調并沒有開啟，場館的生態型呼吸式雙層幕墻才是室內保持涼爽的關鍵。這種呼吸式雙層幕墻是國內節能技術比較先進的，在雙層幕墻之間安裝有溫度感應裝置，可以根據溫度的變化，把冷風和熱風與室內空氣進行交換，實現自然通風對流，適度調節室內溫度，減少了空調制冷和取暖的耗能。

全空調比賽空間

　　第一次看到“半封閉半開敞的全空調比賽空間”的概念難免吃驚，半開敞的設計實在讓人無法與全空調比賽空間相聯系。然而，射擊館做到了這一點。

　　由于射擊運動員比賽時所穿的比賽服比較厚重，夏天比賽，往往酷熱難耐。所以在設計之初，射擊館就考慮了這點。通過立體化的空間氣流組織，在保證與室外直接相通的前提下，實現了室內部分的全空調環境，為運動員創造良好條件。

　　在資格賽館一層的賽場，受彈靶位被安放在室外的部分，運動員則在室內的部分完成射擊動作。北京射擊館工作人員介紹說，室內空間與室外空間被一道看不見、摸不著的“空氣墻”隔開。這道墻被專業人員稱為“風幕”。“風幕”自上而下，立體流動，既不讓室外的熱空氣溜進館內，也不會讓室內的冷空氣溜走。在資格賽館的一層比賽大廳，就是這道神奇的“風幕”成就了“半封閉半開敞的全空調比賽空間”這一設計。

觀眾如廁需走“迷宮”

　　奧運會比賽時，射擊館將容納數千名觀眾觀看比賽，如此龐大數量的觀眾如廁問題將通過一項精明的設計得以解決。“射擊館里的公共衛生間設計成類似機場里面的‘迷宮式’的廁所。”

　　奧運賽時觀眾很多且相對集中，假如廁所只有一個出入口的話，人流進出會很影響效率，甚至出現排大隊的情況。“因此射擊館內衛生間沒有安全門，而且出入口也是分開的，這就使得進出人流互不交叉，觀眾從廁所的一頭進入，方便后再從另一端出來。”莊惟敏說。北京射擊館在設計施工過程中通過對局部氣流的控制，達到了衛生間空氣不流向場館內的效果。

　　此外，北京射擊館廁所中的廁位數量是根據賽后固定坐席設計的，賽時因臨時座席而增加的觀眾將使用場館內安裝的可移動無水環保公廁，以備賽時之需。

建筑特點

最突出的特點

　　場館主要以功能出發。因為射擊射箭運動對功能的要求非常高，具有特殊的工藝流線的規定。另外，由于射擊本身來源于叢林狩獵，因此我們在設計的理念上融入自然，盡力給人一種鄉村式的感受。所以在體量和細部的處理上，我們都希望能夠有這樣一種回歸自然的反映。

最大的特點

　　北京射擊館最大的特點就是運用最簡單最樸素的建筑手法來達到節能和生態的效果。我們不是說花很多的錢設置很多的裝置來體驗高科技、高生態。我們的資格賽館中間做了一個很大的陽光中庭，可以解決通風采光問題。通過建筑的手法做到自然通風、自然采光，這就是綠色奧運的最主要的體現。

安全保障

　　射擊場館建設最大的難度就在于設計的安全性。因為射擊要有槍支彈藥，槍彈的流線，運動員的流線，觀眾的流線，裁判員和現場官員的流線，這些都非常重要，嚴格地不許交叉。而且從槍和彈的流線的關系來講，本館的設計是非常嚴格地按照國際奧委會的有關規定和我國有關槍械的管理規定執行的。

　　安保的問題事實上是射擊運動管理上很重要的一點。版權所有山東聊城聊之旅國際旅行社有限公司，轉載必究！莊惟敏強調說，對于子彈的跳彈問題我們也做了特別的專門的研究。根據有關規范的規定，通過擋彈板的角度的設計，做到即保證了采光又保證了安全。

七之“最”

最全

　　北京射擊館是目前國內規模最大、靶位數最多、項目最全的全天候射擊比賽場館。設有50 米靶位80 組． 25 米靶位14 組．10 米氣槍靶位96 組，10 米移動靶位6 組． 還有10 個決賽套用比賽靶位。

最長

　　資格賽館二層、三層觀眾休息廳東西方向有長達256 .8 米的貫通(無柱) 室內空間， 是目前國內最長的體育建筑室內空間， 能讓每個射擊運動員能擁有同等條件的比賽空間。另外， 無柱大廳也讓每個位置的觀眾都能無障礙地看到比賽

最神奇的預應力

　　北京射擊館資格賽館二層比賽區域采用了目前為止國內同類結構中最大跨度的單向預應力空心樓板，厚度為7 0 0 毫米。這一技術不僅成功地實現了大跨度室內無柱

　　比賽場地． 還賦予了場館樓板非常良好的防震動效果。如此之厚的樓板防震效果非常好， 樓板震動幾乎很微小． 絕對不會對運動員比賽造成干擾。

最大跨度

　　資格賽館二層比賽區域采用了目前為止國內同類結構中最大跨度的單向預應力空心樓板， 最大預應力樓板尺寸為23 .7 米x 117 ．6 米． 厚度為700 毫米． 成功地實現了大跨度室內無柱比賽場地， 防震動效果很好。

最先進的比賽計時記分系統

　　射擊館各賽場安裝的“電子靶計時記分系統”是目前世界上最先進的射擊比賽計時記分系統。該系統采用超聲波定位技術與多媒體信息技術， 能自動采集射擊信息， 精確記分， 實時統計、顯示各靶位的射擊分數．決賽館電子靶計時記分系統還能實時顯示各靶位射擊的彈著點。其成績統計精確度、保留信息的完整度都是目前全世界同類場館中最先進的。

最避音

　　射擊館設備問的樓板采用浮筑樓板： 防止固體聲的傳播； 設備問墻體采用雙面雙層輕鋼龍骨石膏板隔墻． 內填空腔和吸聲材料， 能夠隔絕噪音達到5 3 分貝； 設備間的門窗均采用隔聲門和隔聲窗。版權所有山東聊城聊之旅國際旅行社有限公司，轉載必究！“即使屋外下大雨． 觀眾在室內也聽不到。”射擊館外墻所采用的清水混凝土板設計也能起到隔聲隔熱作用。由于在掛板與保溫層之間能夠形成約4 0 厚的空氣層．有利于墻體保溫與隔聲。

最會呼吸的奧運場館

　　資格賽館是國內首個半封閉半開敞的全空調比賽空間。其外層幕墻與樓面之間設置了鋁合金開窗． 外側幕墻上下兩端分別設置了通風口． 上面為排風口、下面為進風口。在雙層幕墻之間安裝有溫度感應裝置． 可以根據溫度的變化， 把冷風和熱風與室內空氣進行交換， 實現了室內部分的全空調環境。

場館大事記

　　2003年10月清華設計院從10個投標方案脫穎而出

　　2004年7月13日，北京射擊館破土動工。

　　2006年3月，雙層玻璃幕墻開始安裝。

　　2007年8月開始，作為國家射擊隊的訓練場地，并進行奧運會選拔賽。
